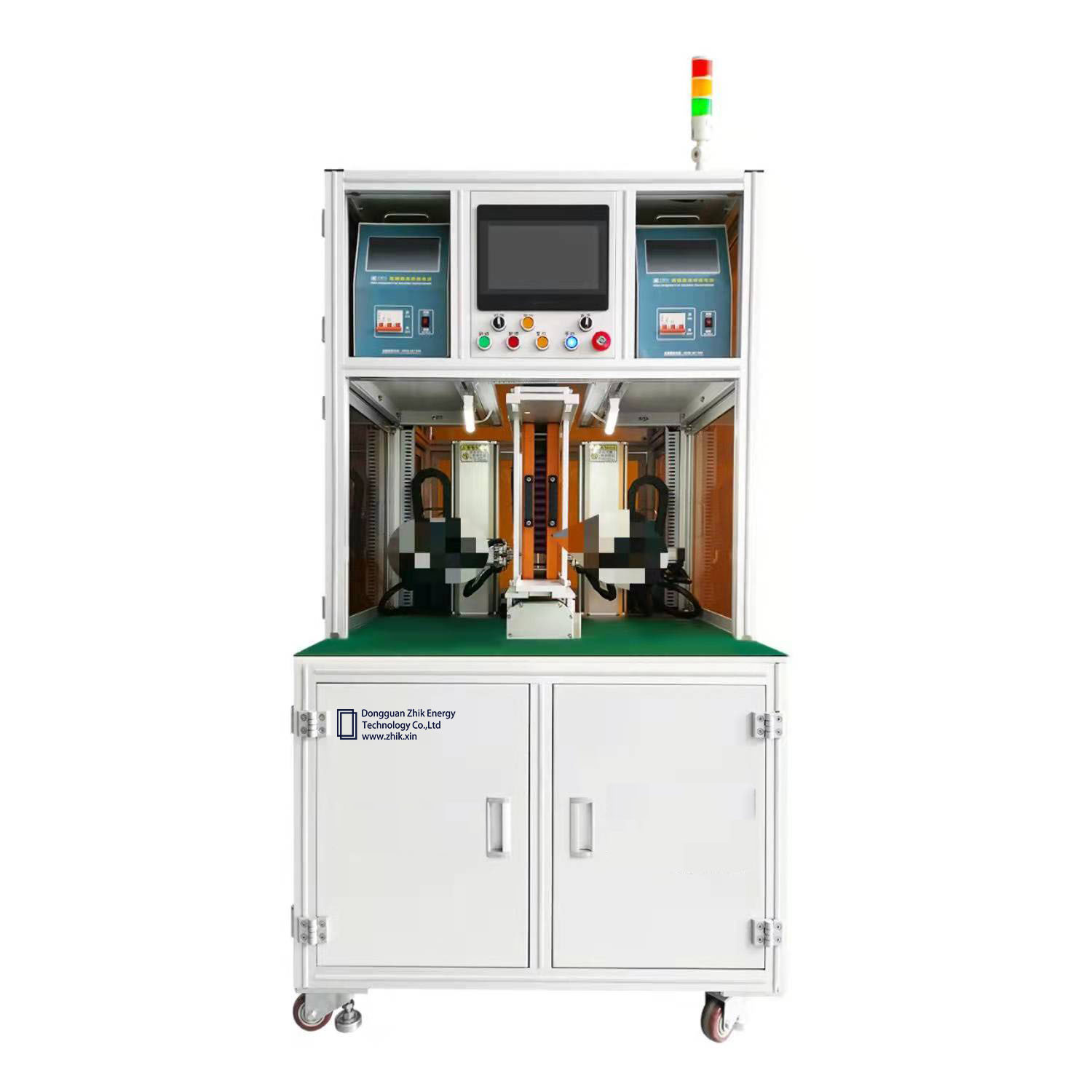

Máy hàn điểm tự động dùng pin hình trụ Hai mặt có xoay

• Máy hàn điểm tự động hai mặt pin hình trụ với xoay ZK-DAS400D

• Máy hàn điểm tự động hai mặt dùng pin có xoay ZK-DAS400D

•

一 .Giới thiệu thiết bị

1.Máy hàn điểm tự động bề mặt hỗ trợ khởi động điểm ngắt và được trang bị bộ nguồn bóng bán dẫn sóng kép miaki md-b4000b.Nó có thể hàn thép mạ niken dưới 0,2mm.Hàn tự động hai mặt, hiệu quả cao.Lập trình đơn giản, hỗ trợ lập trình điểm và lập trình mảng, và có thể lưu trữ 99 nhóm tệp lập trình.
2. Dự đoán thay thế kim hàn nhắc nhở rằng đầu hàn sử dụng tản nhiệt tuần hoàn làm mát bằng nước để giảm hiệu quả sự mất kim hàn và cải thiện hiệu quả hàn.
3.Hệ thống giám sát dòng hàn khép kín có thể giám sát dòng hàn, với chức năng cảnh báo hàn giả và có thể theo dõi quá trình hàn trong thời gian thực.

二. Bố cục chung:

Lưu ý: kích thước tổng thể của toàn bộ máy: (khoảng) chiều dài: 1100mm;Chiều rộng: 1000mm;Chiều cao: 1500m

三. Các thông số kỹ thuật:
3.1 yêu cầu đối với môi trường vận hành thiết bị
3.1.1 Nguồn điện hàn: hai pha 110V / 220V ± 10%, 50Hz ± 10%;Công suất <1000 W
3.1.2 công suất tiêu thụ của bộ nguồn hàn: 2000W
3.1.3 điện áp đầu vào nền tảng: 220V 50Hz tiêu thụ điện năng nền tảng: ＜ 800W
3.1.4 kích thước và chiều dài thiết bị: 1500mm;Chiều rộng: 900mm;Chiều cao: 1900mm
3.1.5 trọng lượng thiết bị: 360kg
3.1.6 cài đặt giới hạn trên và giới hạn dưới của dòng hàn: hỗ trợ
3.1.7 tốc độ truyền động cơ tối đa: 1000 mm / S
3.1.8 Độ chính xác dịch chuyển trục Z và trục y: 0,05 mm

Hành trình trục z 3.1.9 240mm, hành trình trục Y 560mm

3.2 chỉ số kỹ thuật hệ thống
3.2.1 Điều chỉnh áp suất của lò xo đầu vào đầu hàn: 1,0-5,0kg
3.2.2 độ dày thích hợp của mặt phẳng Tấm niken hàn: Mạ niken thép 0,12-0,2mm
3.2.3 độ dày thích hợp của tấm niken để hàn va chạm: 0,2 thép mạ niken
3.2.4 Thông số kỹ thuật / tốc độ chuyển mạch dương và âm: không khả dụng
3.2.5 Tốc độ hàn mặt phẳng: 0.9-1s 3000-3200 PCS / h
3.2.6 Tốc độ hàn điểm lồi: 1.2-1.5 giây 2000-25000 PCS / h
3.2.7 mẫu pin phù hợp: 18650 26650 32650
