24 dây Thiết bị kiểm tra pin Ion Lithium cho Bảng bảo vệ OEM ODM

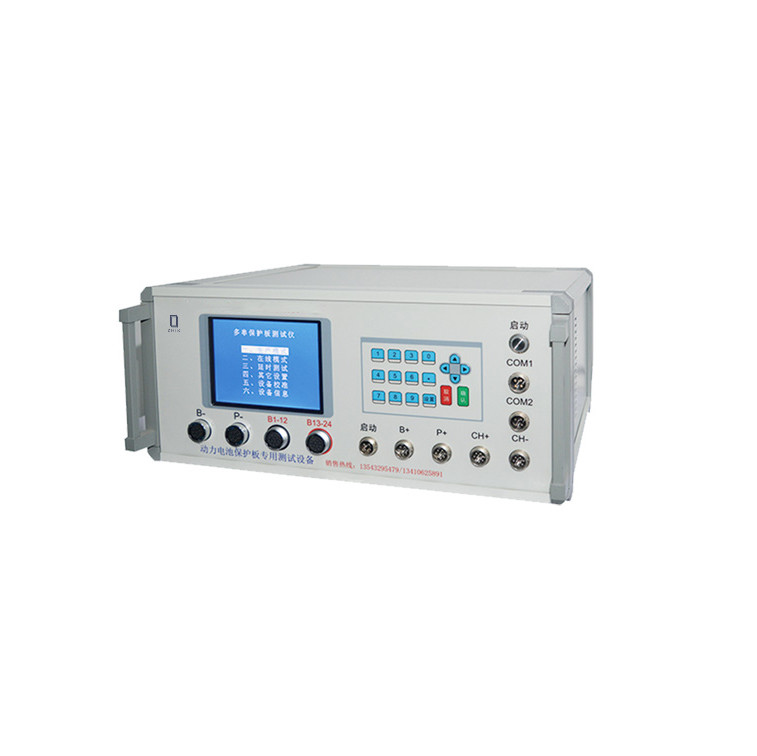

Máy kiểm tra bảng bảo vệ pin Lithium 24 dây

1. Giới thiệu về phạm vi ứng dụng và chức năng của thiết bị
1.1 Phạm vi ứng dụng: Nó chủ yếu được sử dụng để phát hiện xem các chỉ số chức năng khác nhau của bảng bảo vệ pin nguồn có nằm trong phạm vi thông số hay không, để cung cấp một bộ tiêu chuẩn thử nghiệm cho nhân viên.Chủ yếu được sử dụng để kiểm tra bảng bảo vệ pin nguồn của các nhà sản xuất bảng bảo vệ và nhà sản xuất pin nguồn.
1.2 Giới thiệu chức năng: Hệ thống kiểm tra bảng bảo vệ PBTS được chia thành hai loại: kiểm tra nhanh và kiểm tra chính xác
Kiểm tra chính xác: Nó có thể phát hiện chính xác giá trị chính xác của các thông số chức năng khác nhau của bảng bảo vệ pin nguồn (sai số là 5mv), thuận tiện cho việc gỡ lỗi và phát triển mẫu, đồng thời cung cấp một bộ tiêu chuẩn để kiểm tra nhanh cho nhân viên R&D.
Kiểm tra nhanh: Theo thông số thiết kế của bo mạch bảo vệ, thiết lập các thông số kiểm tra để tiến hành kiểm tra nhanh, điều này thuận tiện cho các nhà sản xuất bo mạch bảo vệ và nhà sản xuất pin nguồn nhanh chóng kiểm tra và xuất xưởng sản phẩm trên quy mô lớn.Đồng thời, nó phù hợp để kiểm tra bảng bảo vệ của các giải pháp phần cứng khác nhau và một số giải pháp phần mềm.

2. Hiệu suất chính của thiết bị thử nghiệm
2.1 Các hạng mục thử nghiệm thường xuyên: thử nghiệm điện trở bên trong, thử nghiệm quá tải và quá tải, thử nghiệm khôi phục quá tải và quá tải, thử nghiệm quá dòng (quá dòng sạc và quá dòng phóng điện), điện áp bảo vệ quá tải, điện áp khôi phục quá tải, điện áp bảo vệ quá tải, điện áp khôi phục quá xả, quá -bảo vệ dòng điện, v.v.
2.2 Các mục thử nghiệm duy nhất:
Thử nghiệm bảo vệ ngắn mạch (đề cập đến thử nghiệm bảo vệ ngắn mạch thực ở mức micro giây).
Kiểm tra tự tiêu từng bộ phận (đề cập đến tự tiêu thực và chính xác của từng bộ phận).
Cân bằng dòng điện và cân bằng điện áp (có thể nắm bắt chính xác dòng điện cân bằng và cân bằng điện áp bật).
2.3 Các loại bảng bảo vệ hỗ trợ thử nghiệm:
Lithium sắt phosphate, lithium coban bậc ba, lithium manganate


3. Thông số kỹ thuật
3.1 Mô-đun dòng điện cao: mức hiện tại là 120A và độ chính xác hiện tại là 0,1A.
3.2 Môđun điện áp: Dải điện áp là 0,5-5V, đầu ra có thể lập trình là 0,5-5V và độ chính xác điện áp là 5mV.
3.3 Mô-đun ngắn mạch: siêu tụ điện, mô phỏng đầy đủ điện áp của pin, ngắn mạch bảng bảo vệ ngay lập tức, và nắm bắt chính xác thời gian và dòng điện ngắn mạch.
Thông số thiết bị
