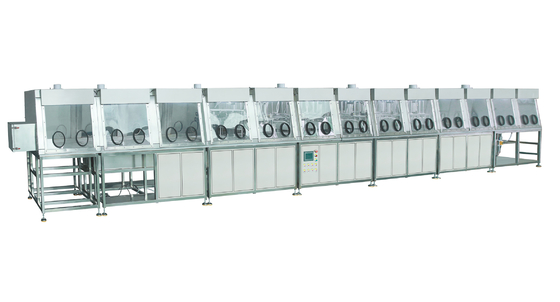

Máy phun chất lỏng pin tuyến tính Giấy chứng nhận CE 1.5KW tự động

Máy phun chất lỏng pin hình trụ tự động tuyến tính

1. Tổng quan về chức năng:

1. Sản phẩm này chủ yếu được sử dụng để phun chất lỏng cho pin hình trụ, hàn nắp và thiết bị tuyến tính tích hợp tĩnh chân không.Chỉ cần xếp và dỡ pallet theo cách thủ công, và phần còn lại của thiết bị quy trình sẽ tự động hoàn thành.Máy này bao gồm một hộp đựng găng tay, năm bộ hệ thống phun chất lỏng và bảy bộ hệ thống tĩnh chân không.

2. Nguyên lý làm việc: Quy trình làm việc → Cho ăn → Nạp thủ công trên khay → Một lần tiêm → một lần hút chân không → lần tiêm thứ hai, lần hút chân không thứ hai → ba lần tiêm → ba lần hút chân không → bốn lần tiêm → bốn lần chân không → bốn lần chân không thứ hai → năm lần tiêm → năm chân không thứ nhất → năm chân không thứ hai → lấy tấm bìa → kết thúc công việc.

2. Các thông số cơ bản:

1. Điện áp làm việc: AC220V, công suất khoảng 1.5KW.

2. Pin áp dụng: Pin hình trụ 18650, đơn 196PCS / đĩa (các thông số kỹ thuật khác có thể được tùy chỉnh).

3. Hiệu suất làm việc: (TỐI ĐA) 1.5--4K / H, (khả năng sản xuất phụ thuộc vào công suất).

4. Kích thước thiết bị: (MAX) dài 10m * rộng 1,2m * cao 1,7m.

3. Thông số kỹ thuật:
1. Bơm phun điện hai đầu:

một.Đầu ra chất lỏng: 0--2,5g một lần;(có thể điều chỉnh liên tục).

b.Độ chính xác tiêm chất lỏng: ± 0,03g.

2. Hệ thống phun trục XY:

một.Hành trình làm việc (MAX): trục X 200MM, trục Y 200MM.

b.Tốc độ làm việc (MAX) di chuyển 50 lần mỗi phút / PHÚT.

3. Hộp tĩnh chân không:

một.Độ chân không: -0.09 MPa.

b.Thời gian chu kỳ: 0-5 có thể được thiết lập.

c.Thời gian bơm / nghỉ: Có thể cài đặt 0 ～ 60 phút.

4. Hiệu suất quá trình:

1. Thành phần chính của hộp đựng găng tay: khung thép không gỉ, kính trong suốt PE nhập khẩu.

A. Được trang bị 5 hộp đựng găng tay và 12 ga;(cửa sổ bảo trì).

B. Khung sử dụng SUS304, có khả năng chống ăn mòn tốt và độ bền cao.

C. Cửa sổ trực quan sử dụng bảng trong suốt PE nhập khẩu, có khả năng chống ăn mòn và chống ăn mòn mạnh.

D. Thân hộp có khả năng làm kín tốt.

2. Các thành phần chính của hệ thống phun chất lỏng: thùng chứa chất lỏng, giá phun chất lỏng trục X, Y, bơm phun chất lỏng hai đầu 2,5g, bộ cố định phun chất lỏng, hệ thống điều khiển xe buýt.

A. Cấu hình 5 bộ hệ thống phun chất lỏng.

B. Bơm tiêm hai đầu, khối lượng phun một lần có thể được điều chỉnh từ 0-2,5 g.

C. Được trang bị bộ cố định phun chất lỏng, mỗi khay có thể chứa 196 viên pin.Tiêu chuẩn (khay 30PCS) Ghi chú (thiết bị tiêu chuẩn tùy chọn của khách hàng là loại đường ống): 1. Khay được trả lại để tái chế bằng cách quay trở lại đường nước thủ công.

3. Các thành phần chính của hệ thống tĩnh chân không: hộp thiết bị, máy đo chân không kỹ thuật số, vòng đệm chống ăn mòn, hệ thống điều khiển điện xe buýt.

A. Trang bị 7 bộ hộp tĩnh chân không.

B. Thời gian hút bụi và thời gian đứng yên được điều chỉnh độc lập và tự động.

C. Được trang bị vòng đệm chống ăn mòn đặc biệt.
